Газосмесительная станция

В данном случае — применяется в составе комплекса программного управления и регулирования температуры выработочного канала и каналов питателей стекловаренной печи.

1. Назначение

Газосмесительная станция предназначена для приготовления, подачи и регулирования необходимого количества газовоздушной смеси (газа + воздуха), подаваемой на газовые горелки каналов питателей и выработочных каналов стекловаренных печей.

Установка обеспечивает:

• Поддержание постоянного соотношения давлений газ/воздух и регулирования давления газа перед газовыми горелками.
• Регулирование расхода (объема) газовоздушной смеси на горелки (зоны регулирования) в автоматическом или ручном режиме регулирования.
• Визуальный контроль (манометры):
  • входного давления подачи газа от газораспределительной сети,
  • входного давления подачи воздуха от вентиляторов высокого давления,
  • выходного давления подачи газовоздушной смеси на зоны (газовый коллектор, с подключенными газовыми горелками) каналов питателей или выработочного канала.
• Контроль отклонения от заданных норм давления газа и давления воздуха и отключение подачи газа при их отклонении от них:
  • минимальное давление воздуха,
  • минимального давление газа,
  • максимального давление газа.
• Отключение подачи газа при отключении электроэнергии
• Обмен данными с компьютером диспетчера (АРМ диспетчера) через последовательный интерфейс:
  • выдача измеренных и контролируемых параметров в АРМ диспетчера,
  • получение заданий на регуляторы и команд на управление механизмами регулирования подачи газовоздушной смеси на зоны регулирования, работающие в дистанционном ручном режиме регулирования с АРМ диспетчера,
  • регулирование температуры горения газовой смеси для зон регулировании путем регулирования подачи газовоздушной смеси, работающих в автоматическом режиме регулирования с АРМ диспетчера.

2. Основные технические данные и характеристики

• входное давление газа,подводимого к ГСС,mbar 50÷150
• входное давление воздуха,подводимого к ГСС,mbar 50÷90
• выходное рабочее давление газовой смеси на зону регулирования, mbar 10÷50
• напряжение питания переменного тока 50 Гц, В 380±10
• установленная мощность, кВт не более 0,3

3. Состав

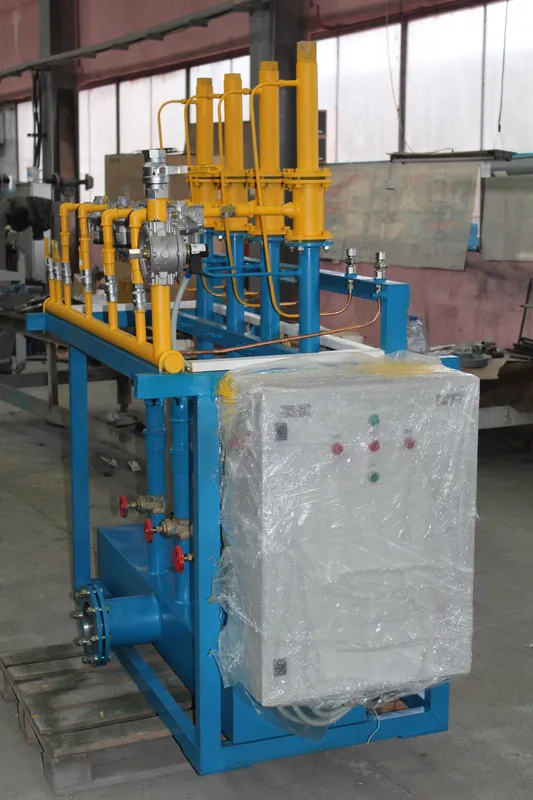

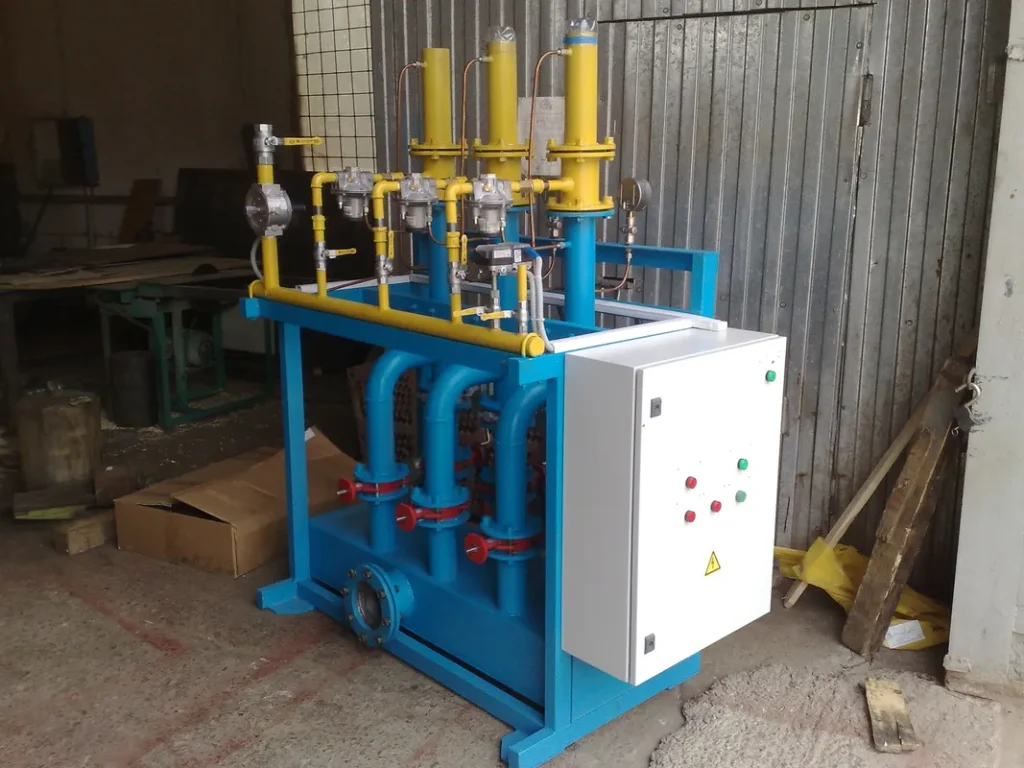

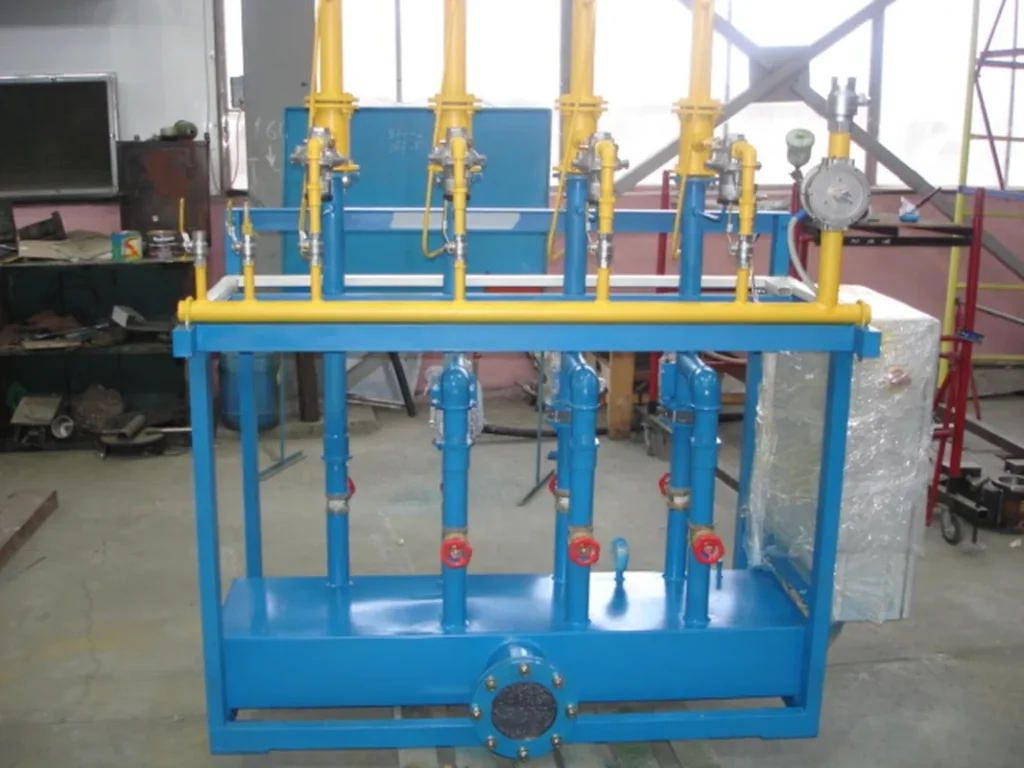

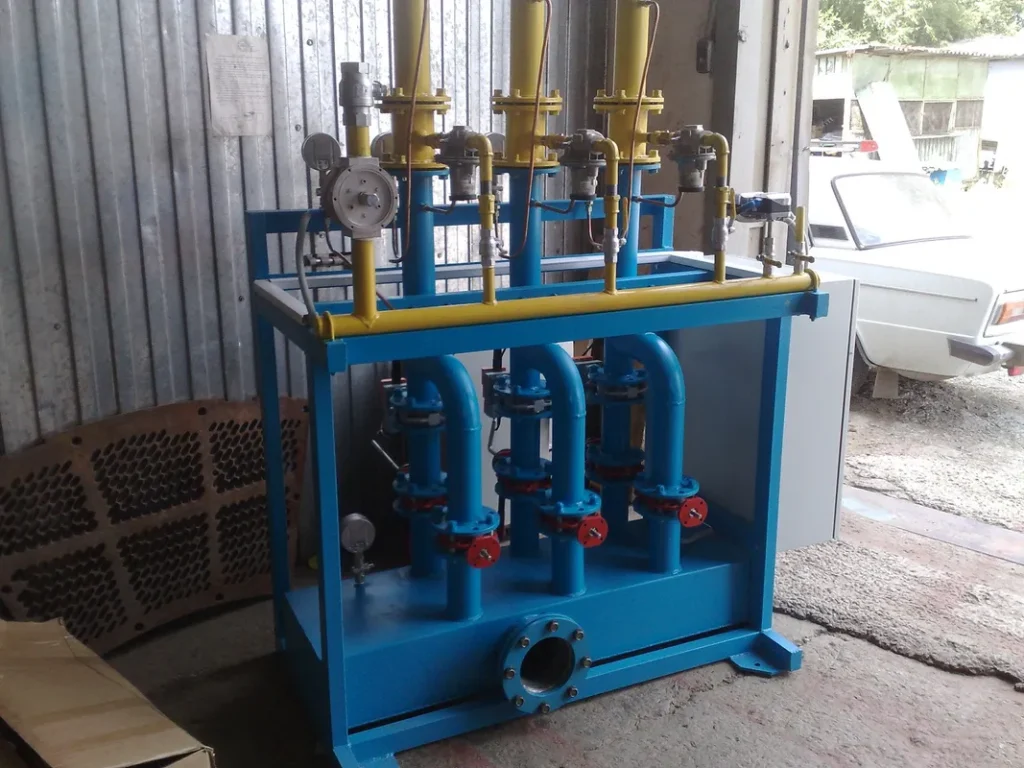

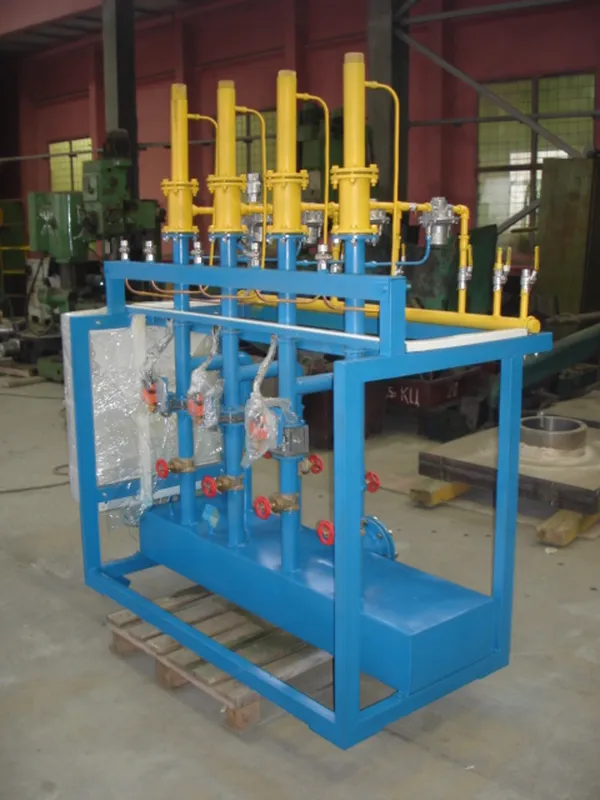

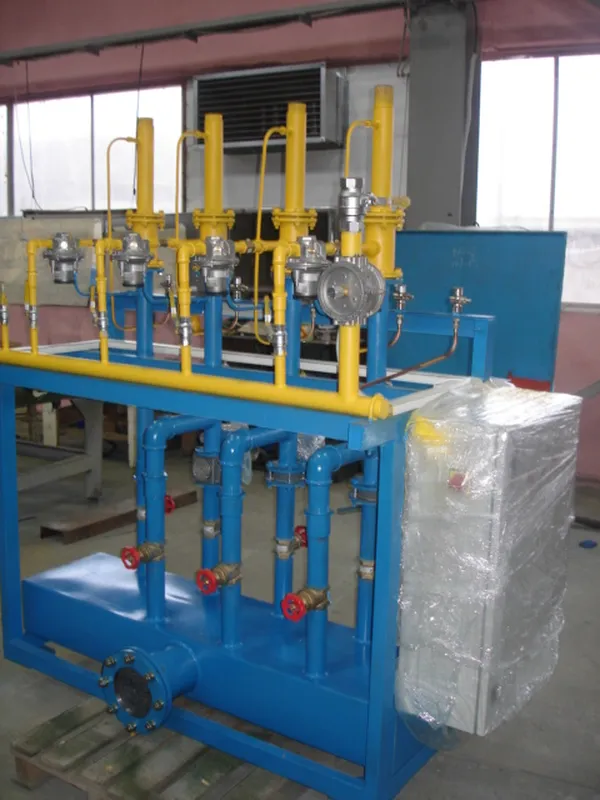

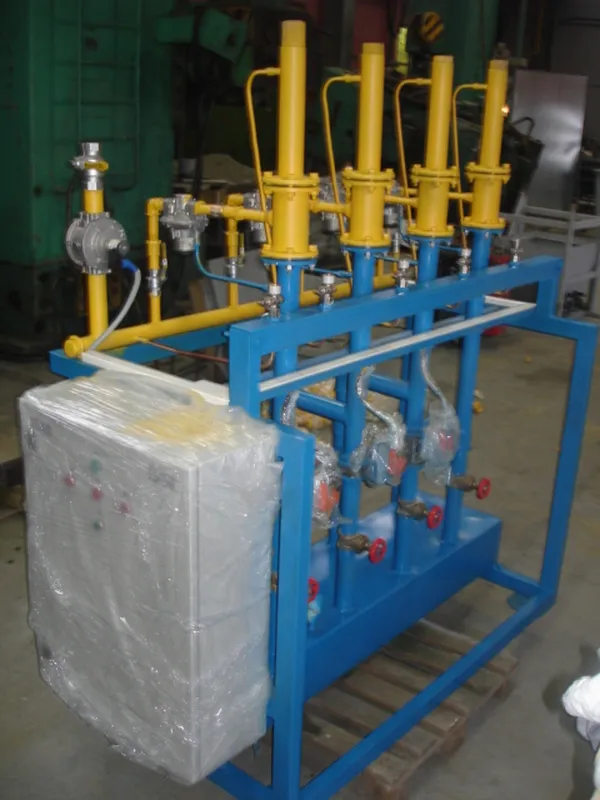

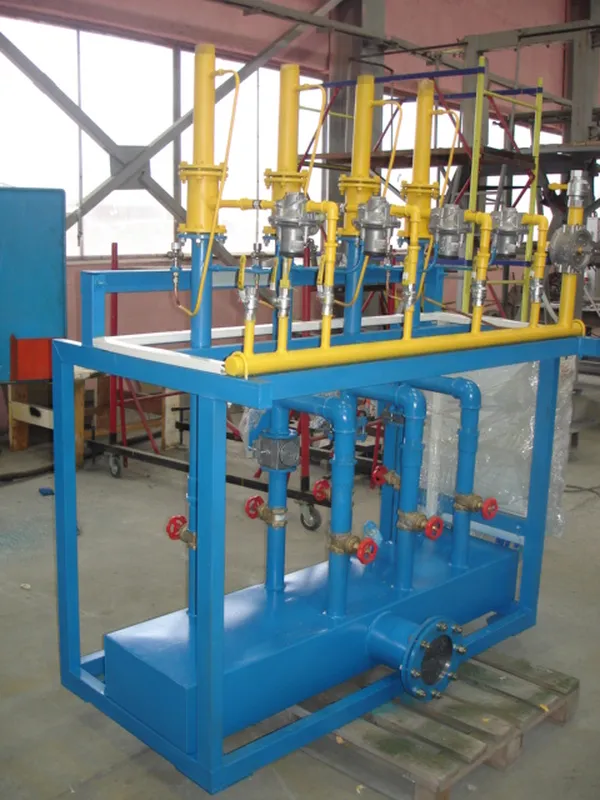

Установка представляет собой моноблок, включающий в себя трубопроводы с установленным на них запорной и регулирующей аппаратурой для подачи газа и воздуха, для последующей подачи газовой смеси к коллекторам газовых горелок выработочного канала или каналов питателей.

В газосмесительной станции используется оборудование:

• (регулятор соотношения, дроссельные заслонки , краны шаровые, краны регулирования газа, краны регулирования воздуха, манометры, датчики давления) фирмы Kromschroder
• исполнительные механизмы фирмы BELIMO

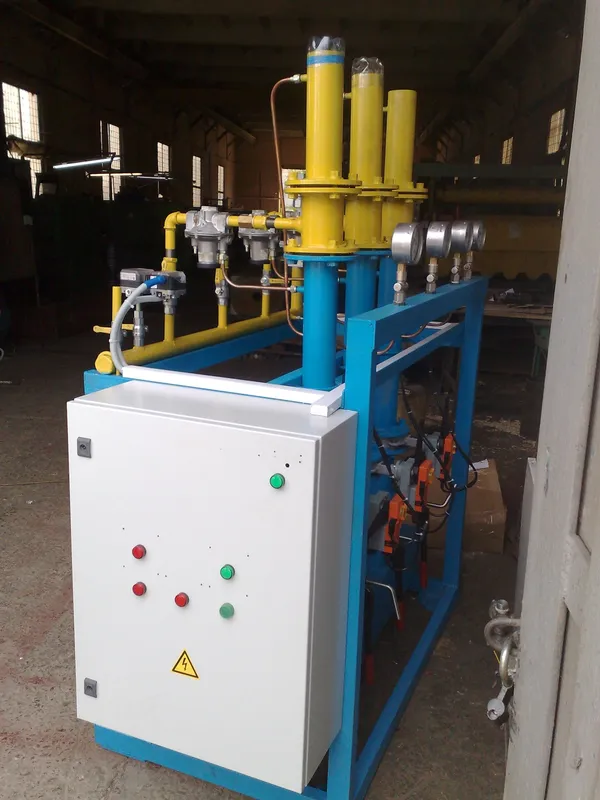

На каркасе установке расположен шкаф управления, обеспечивающий управление исполнительными механизмами, контроль параметров автоматики безопасности, измерение температур и обмен данными с компьютером диспетчера (АРМ диспетчера) через последовательный интерфейс.

4. Область применения

Металлургические, стекольные, литейные производства, термообработка металла и другие отрасли, требующие управление качеством подающей газовоздушной смеси (состав, концентрация, температура, давление, расход).
