Транспортные рольганги, конвейеры, нестандартные цепи

Транспортный рольганг — конструкция служащая механизмом передачи заготовок в заданном направлении посредством сопряженного вращения валков, подачи поворотных элементов, работе подъёмно-загрузочных устройств, управляемых автоматизированной системой и диспетчером.

Широкое применение рольганги получили в связи с развитием технологического производства, постоянным увеличением объемов передачи между операциями деталей, внедрением автоматизированных систем учета, складирования, отпуска готовой продукции. В настоящее время нами изготовлены и эксплуатируются несколько видов транспортных рольгангов, а именно:

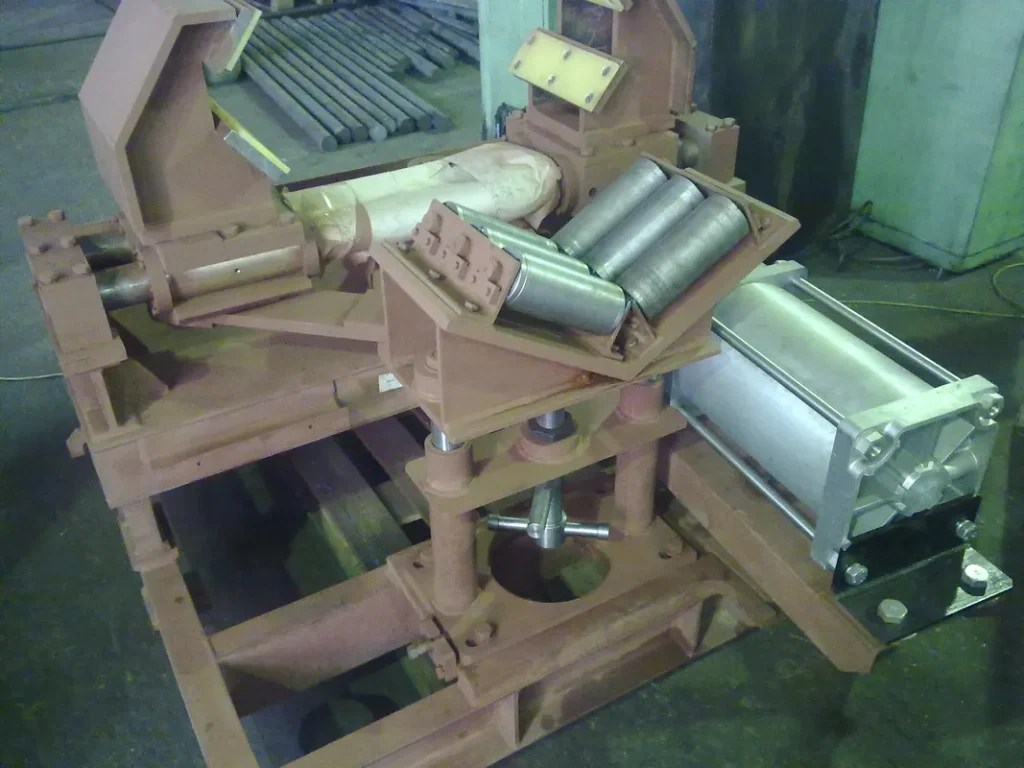

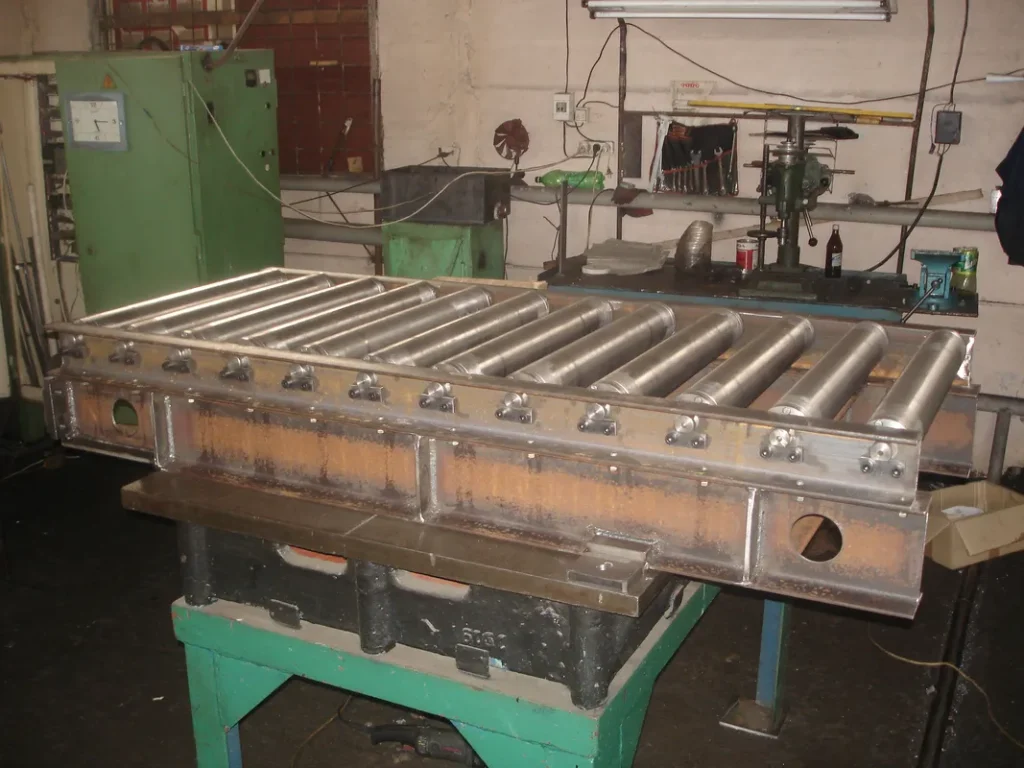

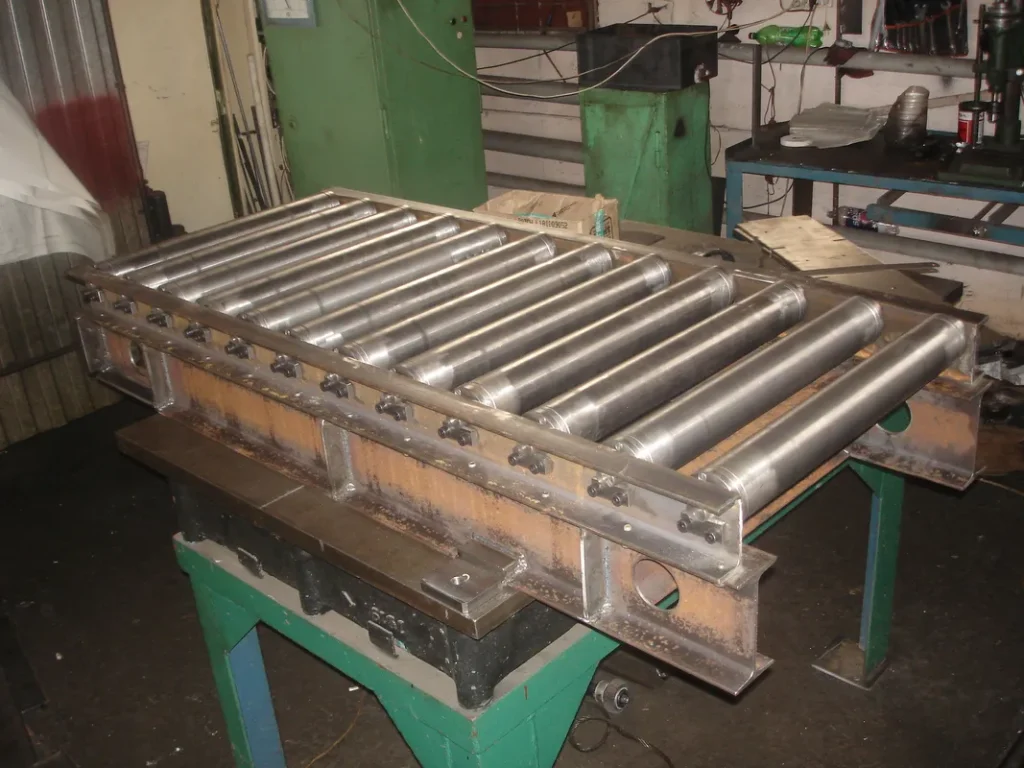

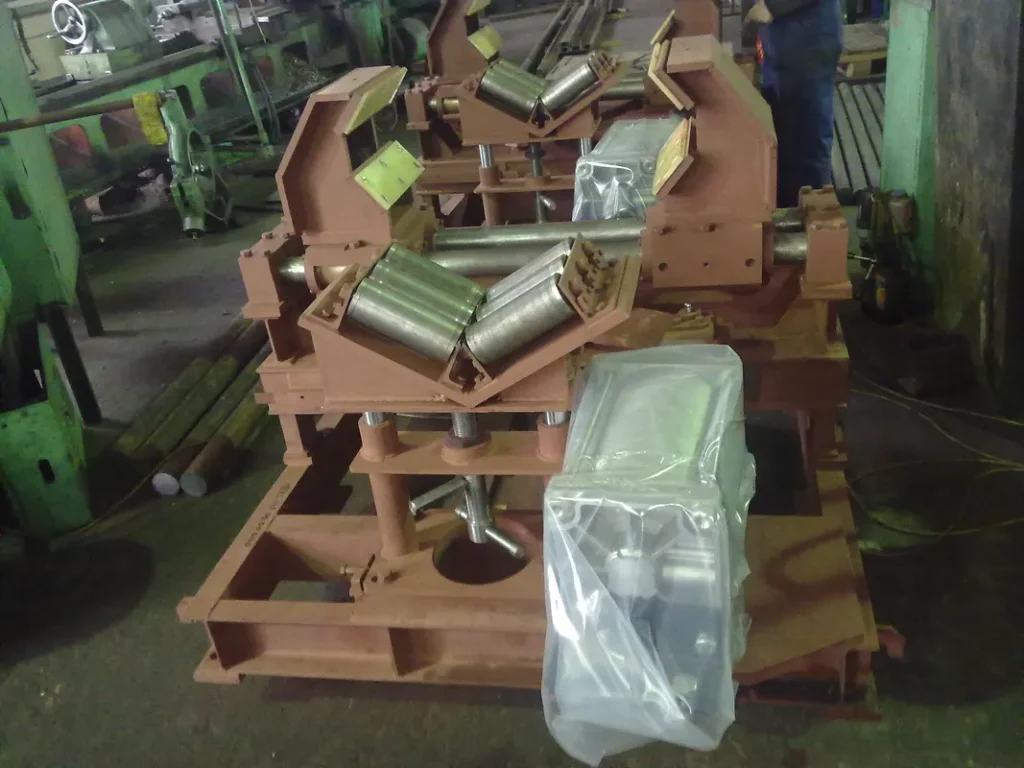

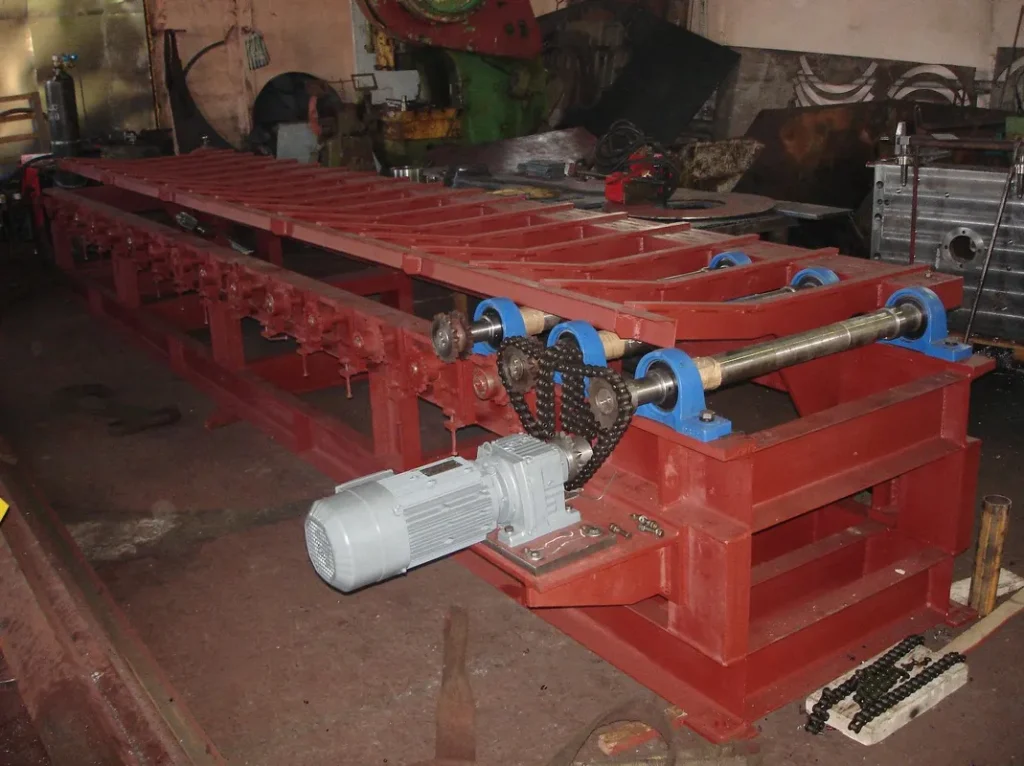

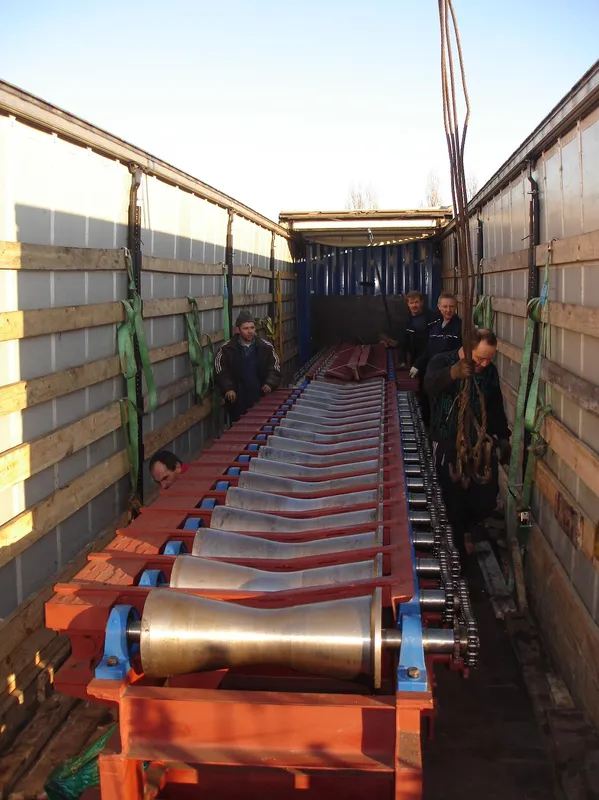

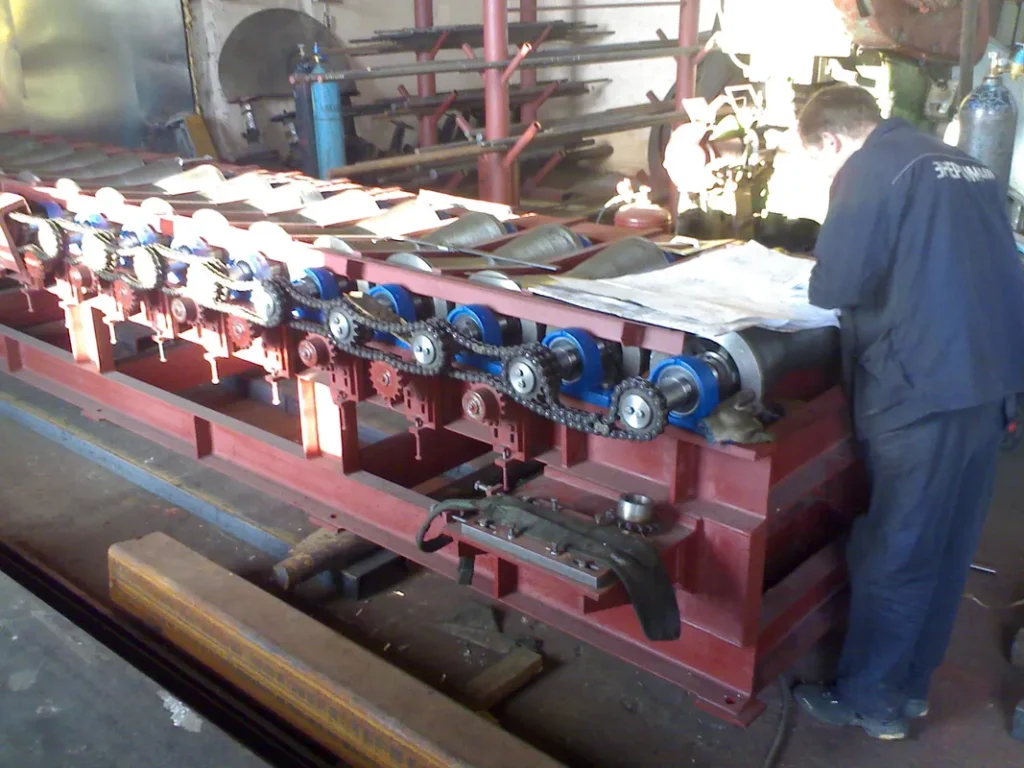

1. Рольганг ролико-опорный – односекционный, длиной 9м., имеющий приводной и разгрузочный механизм, грузоподъёмностью до 15 тонн металлической круглой заготовки, служащий в качестве продольно приемного и бокового перегрузочного устройства. Круглая заготовка, попадая на валки рольганга, передается до упора, затем диспетчер останавливает подачу и включает боковой подъём заготовки, которая под собственным весом скатывается в ложементы или складские площадки.

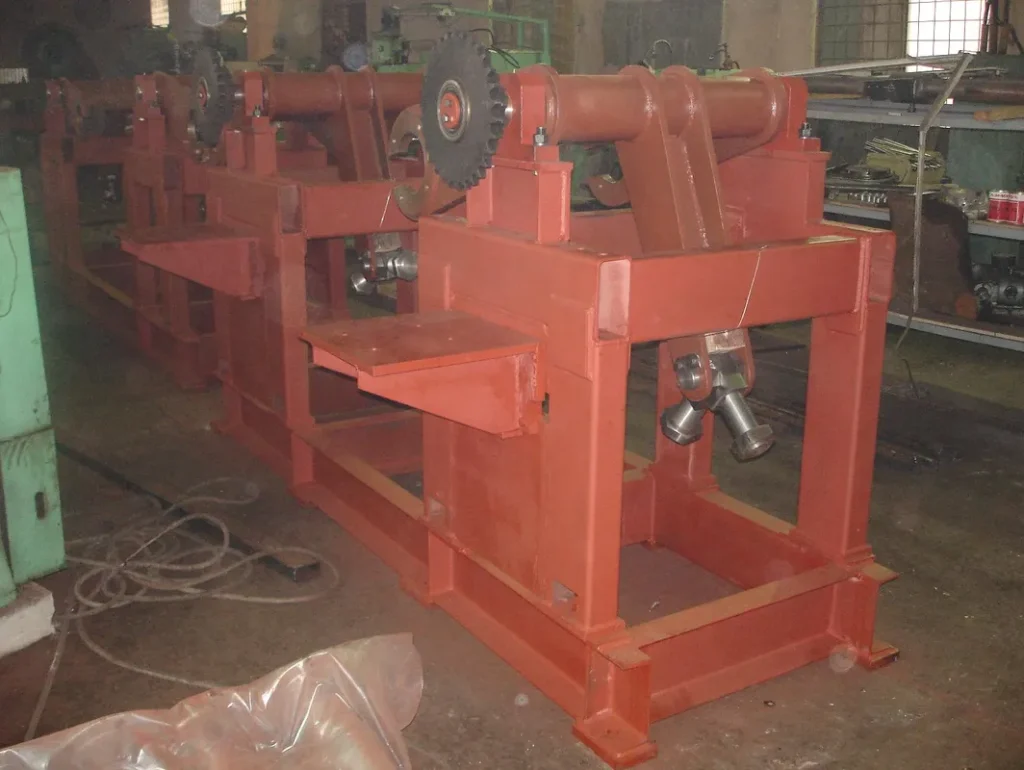

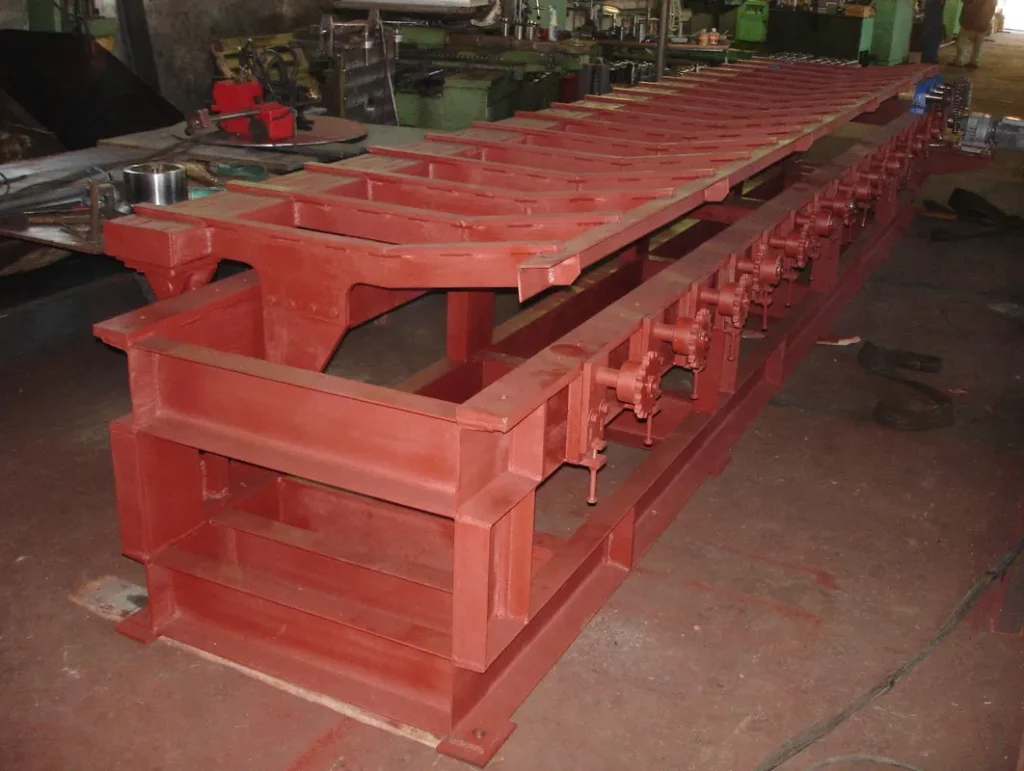

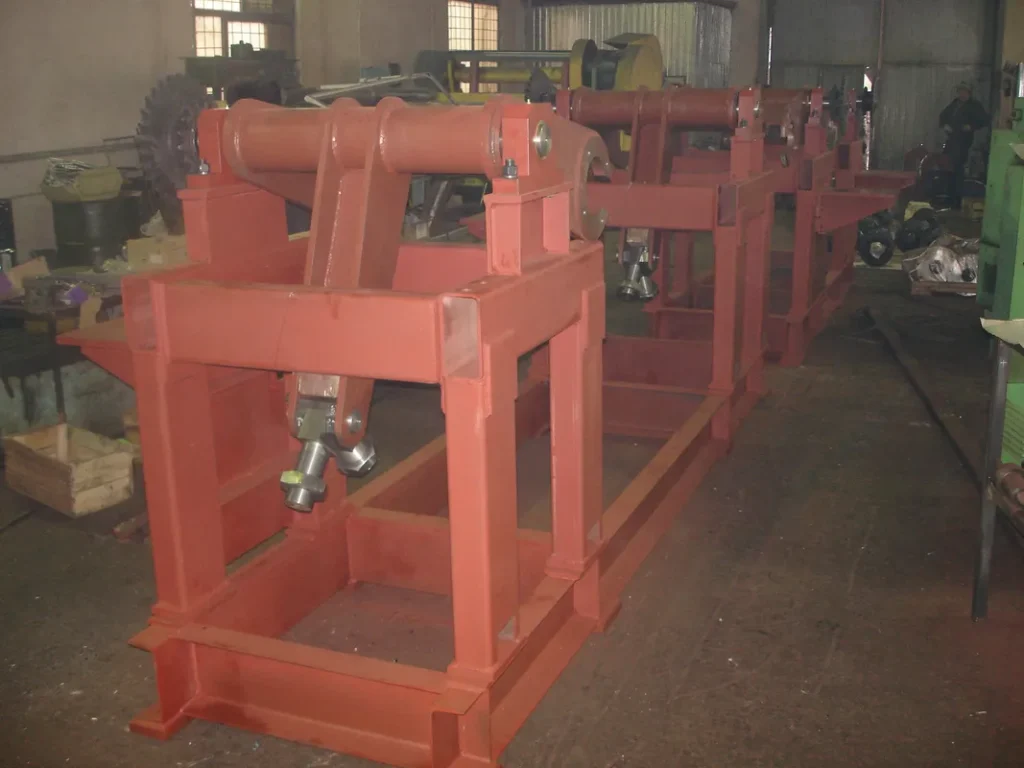

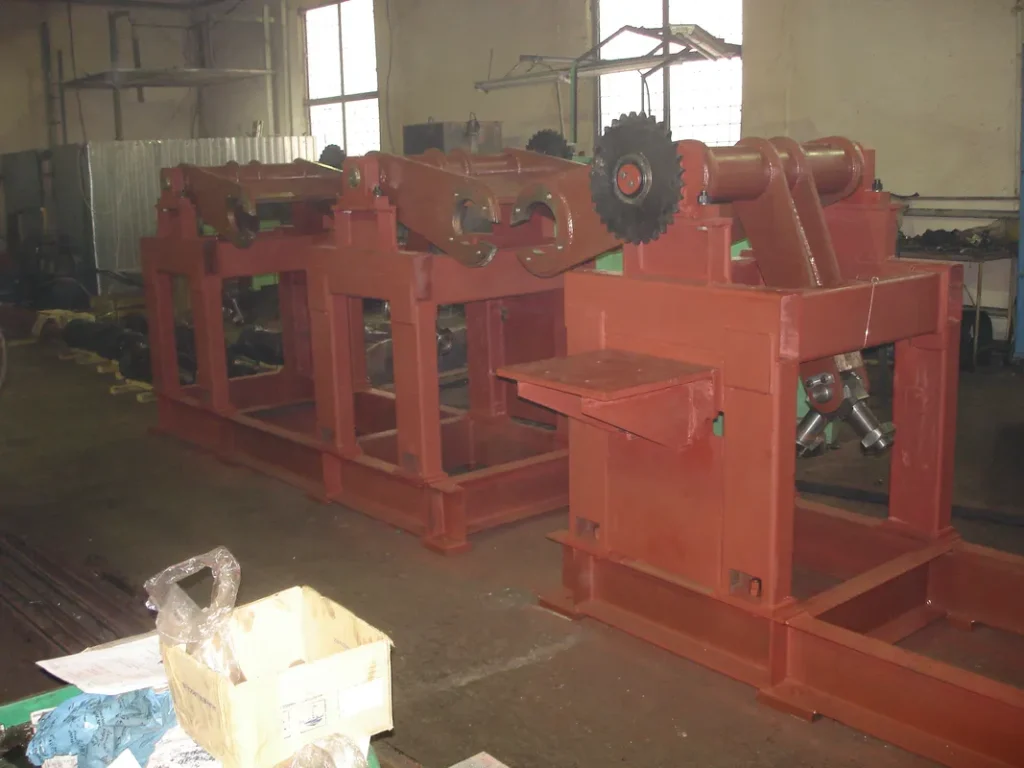

2. Рольганг подъёмно-перегрузочный — многосекционный, общей наборной длиной 16 м., имеющий возможность передачи круглых заготовок от боковой подачи на рольганг продольного перемещения. Грузоподъёмность рольганга — 7,5тонн. Попадая в захваты рукавов, заготовка фиксируется ими и передаётся на другой продольно передающий рольганг.

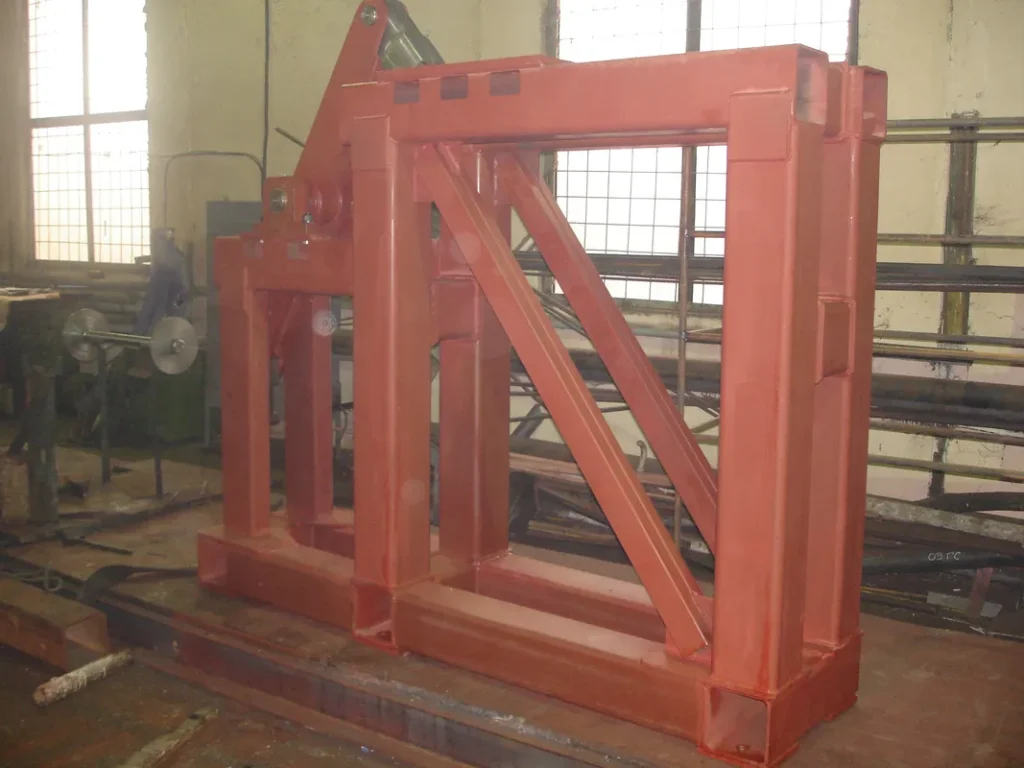

3. Рольганг тянущий — односекционный индивидуальной конструкции рольганг, выполняющий роль рычага в процессе подъёма, перемещения и укладывания заготовок на транспортирующую поверхность. Является вспомогательным элементом для компенсации высокой нагрузки на исполнительные привода.

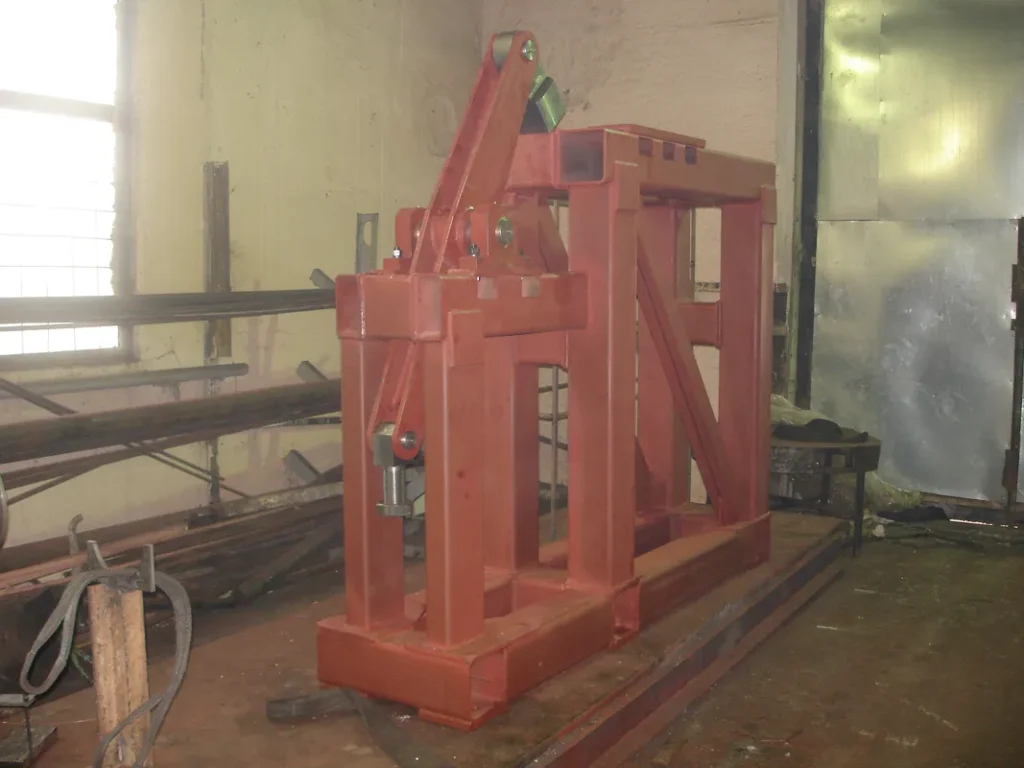

4. Рольганг опорно-поворотный — вертикальный кранового типа механизм радиального перемещения заготовок, в процессе межоперационных движений заготовок. Грузоподъёмность до 3тн., длина рукава от оси стойки — 1,5м., имеет ответные части к приводному элементу (МЭО, МЭОФ). Работает в основном между обрабатывающими станками, в качестве короткой механической подачи постоянно повторяющего комплекта заготовок (конвейерного типа).

Назначение: автоматизация / механизация технологических процессов передачи заготовок / деталей с различными параметрами скорости, дальности передачи, грузоподъёмности, такта и ритмов происходящих технологических процессов.

Области применения: металлургия, добывающая, химическая, легкая, перерабатывающая промышленность, машиностроение, сельское хозяйство и другие отрасли экономики.
