Диафрагмы для расходомеров ДКС, ДБС

Диафрагма (с греч. diaphragma — перегородка) — пластина с отверстием определенного диаметра, служащая измерительным элементом расхода жидкости или газа, методом измерения перепада давления, возникающего в процессе перетекания среды до и после диафрагмы. Диафрагмы для расходомеров рассчитаны на давление в трубопроводе от 0,6Мпа до 10МПа и диаметром трубопровода от Ду 20 до Ду1400.

Существуют следующие типы измерительных диафрагм:

ДКС — устанавливается с применением кольцевых камер (плюсовой и минусовой), закрепленных между фланцев трубопровода, на условное давление от 0,6МПа до 10МПа (от 6кгс/см до 100кгс/см), с номинальным диаметром трубопровода от Ду50 до Ду500;

ДБС — устанавливается непосредственно между фланцев, без кольцевых камер отбора давления, на условное давление от 0,6МПадо 4МПа (от 6кгс/см до 40кгс/см), с номинальным диаметром трубопровода от Ду50 до Ду1400, с угловым способом отбора (трехрадиусный, фланцевый).

ДВС— устанавливается непосредственно между фланцами, имеющих кольцевые проточки и отверстиядля отбора среды,на условное давление до 40МПа (до 400кгс/см), с номинальным диаметром трубопровода от Ду20 до Ду 300;

ДФК — диафрагма, устанавливается непосредственно во фланцах трубопровода, имеющих кольцевые проточки и отверстия для отбора среды, на условное давление до 10 МПа(до 100кгс/см), с номинальным диаметром трубопровода от Ду 20 до Ду 40, с угловым способом отбора.

Диафрагмы для расходомеров изготавливаются согласно ГОСТ 8.563.1-97, 8.586-2005, 8.899-2015, РД 50-411.

Диафрагмы типа ДКС изготавливаются в 2-х исполнениях (1 исп. — под фланцы с выступом исп.Е, 2 исп. — под фланцы с впадиной исп.F) и имеют от двух до четырех точек отбора давления.

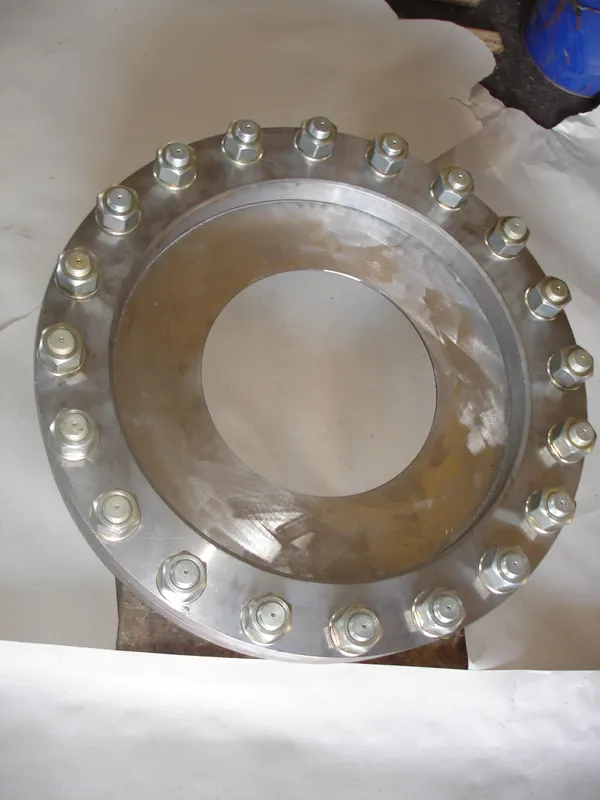

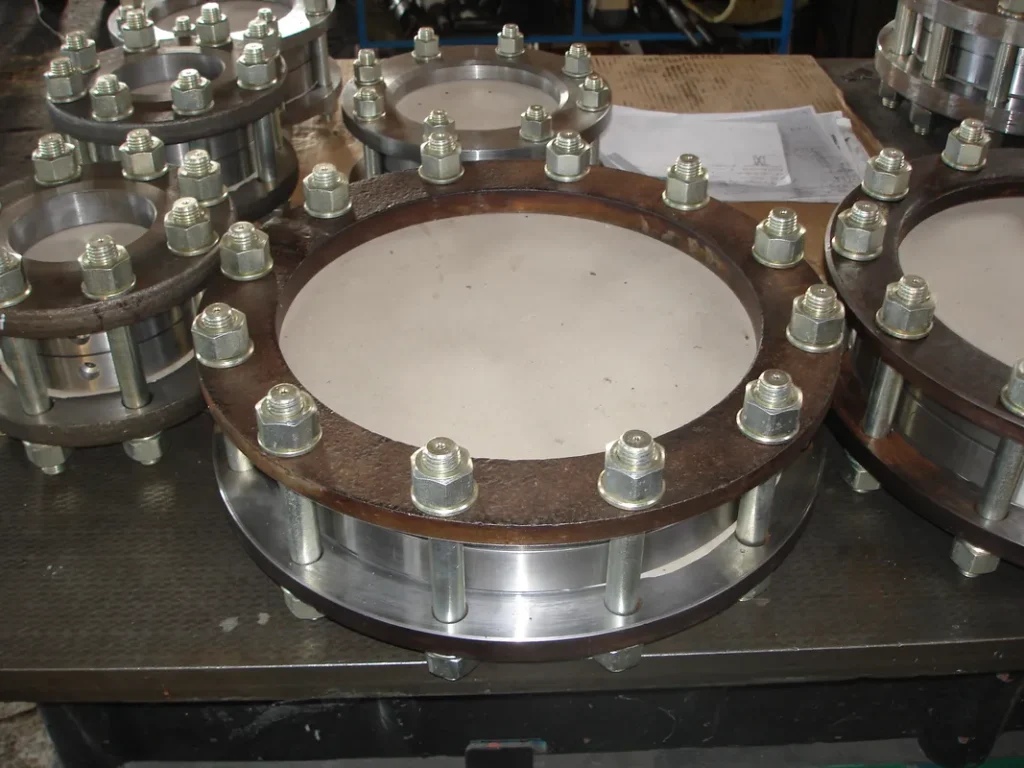

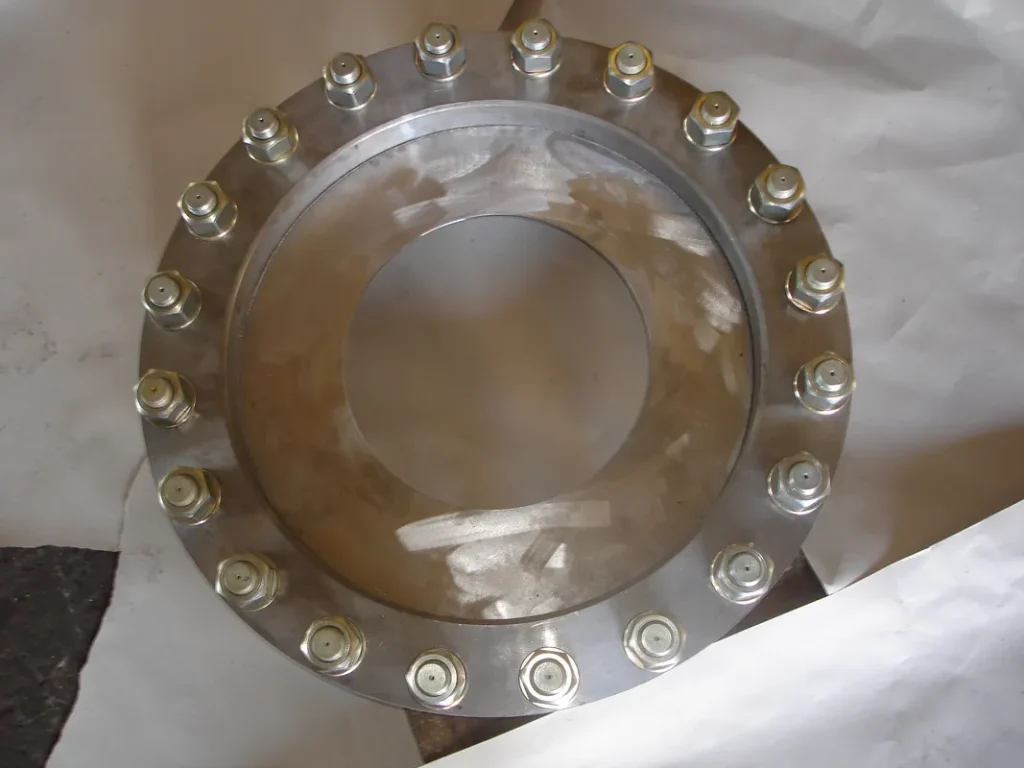

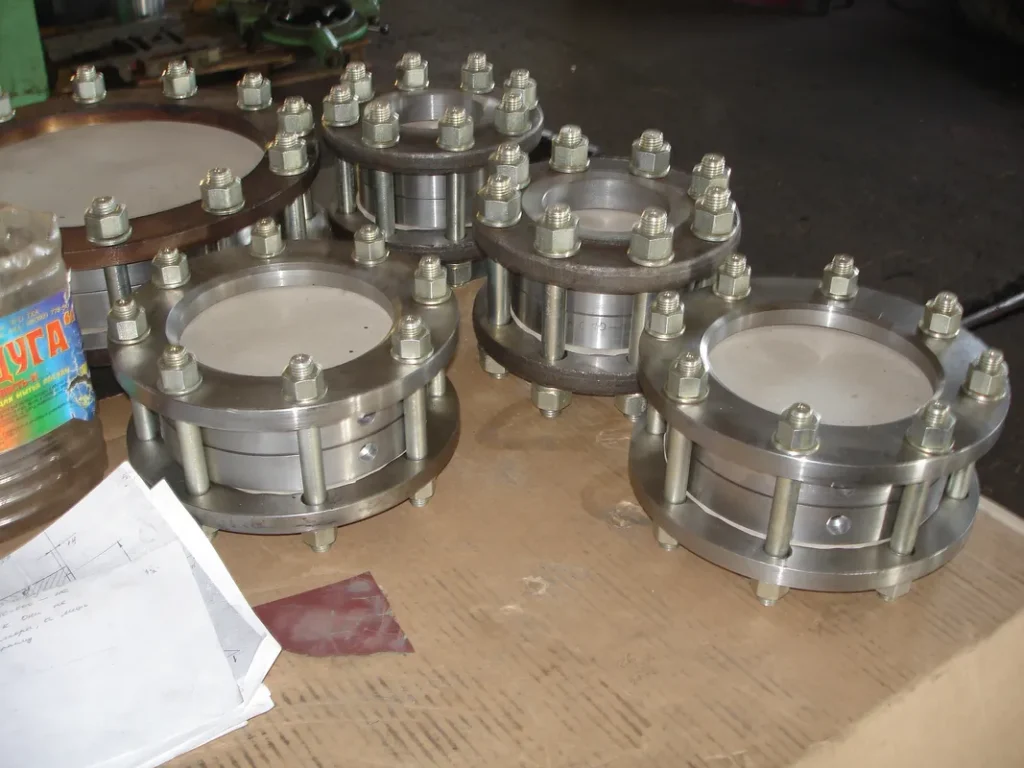

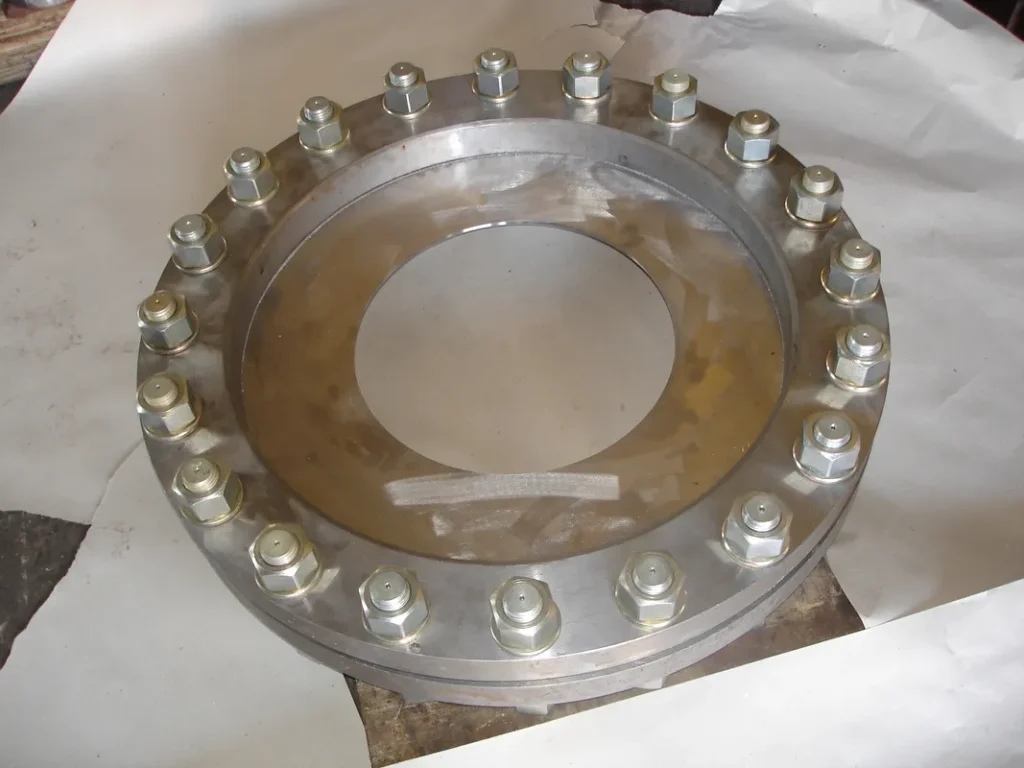

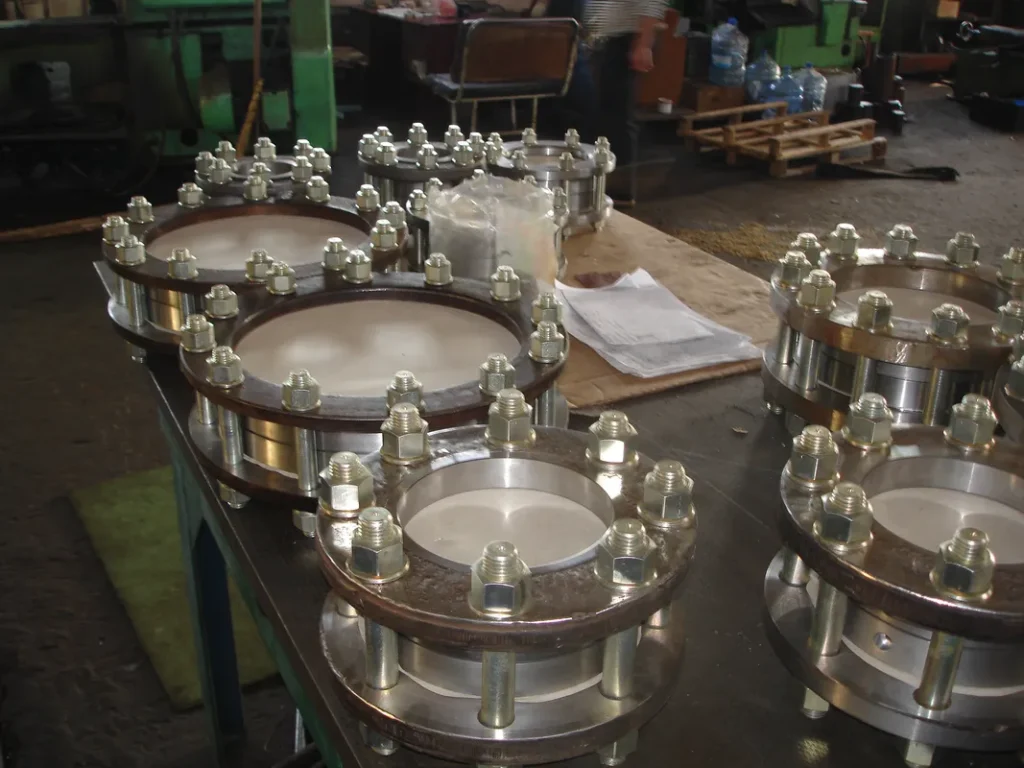

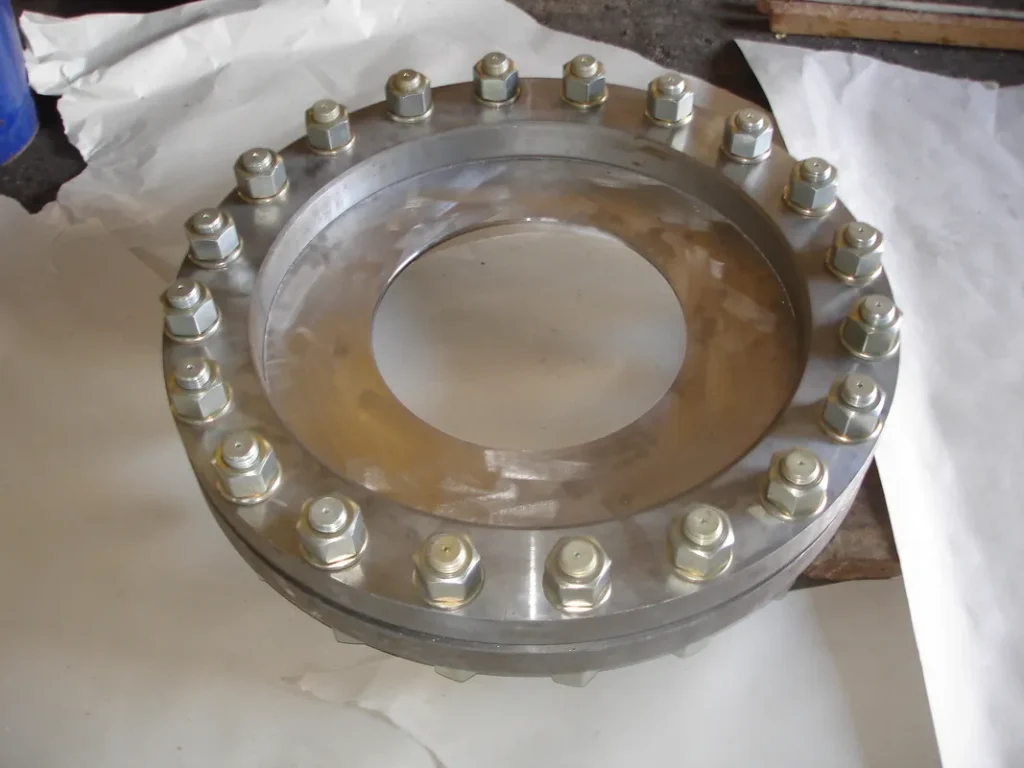

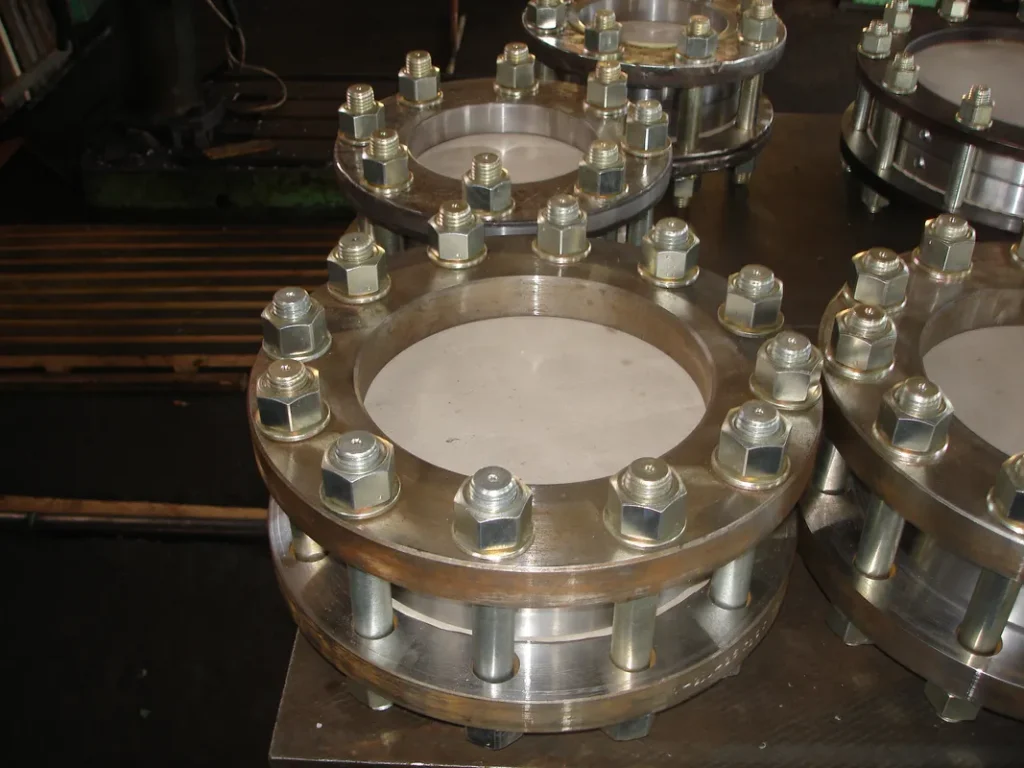

Комплект поставки измерительной диафрагмы для расходомеров:

• диафрагма;
• кольцевые камеры (плюсовая и минусовая, для ДКС);
• ответные фланцы, с прокладками и комплектом крепежа;
• калибровочные патрубки с приваренными фланцами(по требованию);
• импульсные трубки, под приварку с камерами и присоединениями к вентилям;
• монтажное кольцо (по требованию);
• разделительные, уравнительные, конденсационные сосуды (по требованию);
• паспорт с отметкой о гос.поверке региональным центром ЦСМ.
